Высокоэффективный шкафный кондиционер для промышленных систем охлаждения

Шкафный кондиционер HISURP для электрических шкафов, шкафов с ЧПУ, панелей ПЛК и промышленных систем управления

Когда покупатели ищут надежный панельный охладитель, они обычно задают одни и те же практические вопросы: как обеспечить прохладу электрических шкафов, не занося внутрь пыль? Какой вариант выбрать: верхний или настенный? Как выбрать подходящую холодопроизводительность?

ХИСУРПдает четкие ответы с помощью линейки продуктов, разработанной специально для охлаждения электрических шкафов, а не для общего кондиционирования воздуха в помещениях.

Созданный Ningbo Hicon Industry, HISURP поддерживается компанией с опытом промышленного охлаждения с 1972 года и специализирующейся на промышленных кондиционерах и коммерческих кондиционерах с 2003 года. Имея завод площадью 150 000 м², более 400 сотрудников, 123 патента, лаборатории и испытательные залы национального класса CNAS, а также опыт обслуживания глобальных партнеров, таких как ABB, Schneider, Toyota, COFCO, Novenco и Toray.

Кабинетный кондиционер также часто называют панельным охладителем, кондиционером шкафа или охлаждающим устройством электрического шкафа. Его цель проста, но важна: он отводит тепло от герметичных электрических шкафов, сохраняя при этом внешнюю пыль, масляный туман, влажный воздух и агрессивные загрязняющие вещества вдали от чувствительной электроники. Для ПЛК, сервоприводов, инверторов, переключателей, контроллеров ЧПУ, телекоммуникационного оборудования и прецизионных приборов эта разница незначительна. Это напрямую влияет на время безотказной работы, надежность и срок службы.

Почему для электрических шкафов нужен специальный шкафный кондиционер?

Традиционных методов охлаждения, таких как вытяжные вентиляторы или естественная вентиляция, зачастую уже недостаточно. Современные электрические шкафы содержат компактные электронные компоненты высокой плотности, которые выделяют значительное количество тепла. В то же время заводской воздух может содержать пыль, волокна, пары масла или влагу. Если вы просто проветрите шкаф наружным воздухом, вы сможете лишь временно снизить нагрев, внося при этом те самые загрязнения, которые повреждают электронику.

Вот почему HISURP фокусируется на охлаждении + защите от пыли + осушении в одном компактном решении.

Как работает панельный кондиционер HISURP?

ХИСУРП использует принцип охлаждения с фазовым переходом. Компрессор подает высокотемпературный газообразный хладагент под высоким давлением в конденсатор, где он охлаждается до жидкого хладагента. После дросселирования хладагент поступает в испаритель и поглощает тепло от горячего воздуха внутри электрического шкафа. Затем хладагент испаряется обратно в газ и возвращается в компрессор, непрерывно повторяя цикл.

Основные преимущества

1. Точный контроль температуры для стабильной работы корпуса.

Пользователи могут устанавливать рабочую температуру внутри электрического шкафа в соответствии с фактическими потребностями применения. Стандартный диапазон регулировки температуры составляет от +20°C до +38°C. В зависимости от модели и требований проекта может применяться механическое управление или микрокомпьютерное управление со светодиодным дисплеем.

2. Охлаждение и осушение в одном блоке.

Многие электрические неисправности вызваны не только жарой, но и сочетанием тепла и влаги. Блоки HISURP обеспечивают осушающее охлаждение, помогая поддерживать более подходящую влажность и температуру внутри шкафа и снижая риск образования конденсата и коррозии.

3. Герметичная конструкция предотвращает попадание пыли.

Правильно подобранный настенный шкафный кондиционер или шкафный кондиционер верхнего монтажа работает с герметичным электрическим корпусом, поэтому внутренний воздух остается изолированным от пыли в мастерской, волокон, масляного тумана и частиц в воздухе.

4. Быстрая и равномерная циркуляция воздушного потока.

В установке используется высококачественный центробежный вентилятор с внешним ротором компактной конструкции, большим воздушным потоком, высоким статическим давлением, низкой вибрацией и низким уровнем шума. Это помогает быстро охладить шкаф и уменьшить количество горячих точек вокруг ПЛК, частотно-регулируемых приводов, сервоприводов и силовых модулей.

5. Эффективный ротационный компрессор.

ХИСУРП использует полностью закрытый ротационный компрессор с высокой энергоэффективностью и низким энергопотреблением. Благодаря встроенным мерам по снижению вибрации устройство работает плавно и тихо, что ценно в условиях точного управления.

6. Высокоэффективный теплообменник.

В теплообменнике используются медные трубки с внутренней резьбой и алюминиевыми ребрами, что улучшает характеристики теплопередачи и повышает эффективность системы EER, обеспечивая при этом стабильную долгосрочную работу.

7. Стандартный первичный фильтр на стороне конденсатора.

Первичный фильтр на стороне конденсатора помогает предотвратить попадание пыли, масла и мусора и их воздействие на теплообменник или вентилятор, улучшая общую стабильность системы и продлевая срок службы.

8. Регулируемое направление выхода холодного воздуха.

Выходное отверстие холодного воздуха оснащено дефлектором, позволяющим регулировать направление выпуска воздуха, что помогает оптимизировать распределение воздушного потока и сделать температуру в камере более равномерной.

9. Гибкая установка и удобное обслуживание.

Установка компактна, легка, проста в монтаже и удобна в обслуживании. После установки и подключения питания он может работать без сложного ввода в эксплуатацию в большинстве стандартных приложений.

Верхний или настенный монтаж: какой выбрать?

Это один из наиболее важных вопросов покупателя, и он напрямую влияет на эффективность установки и производительность воздушного потока.

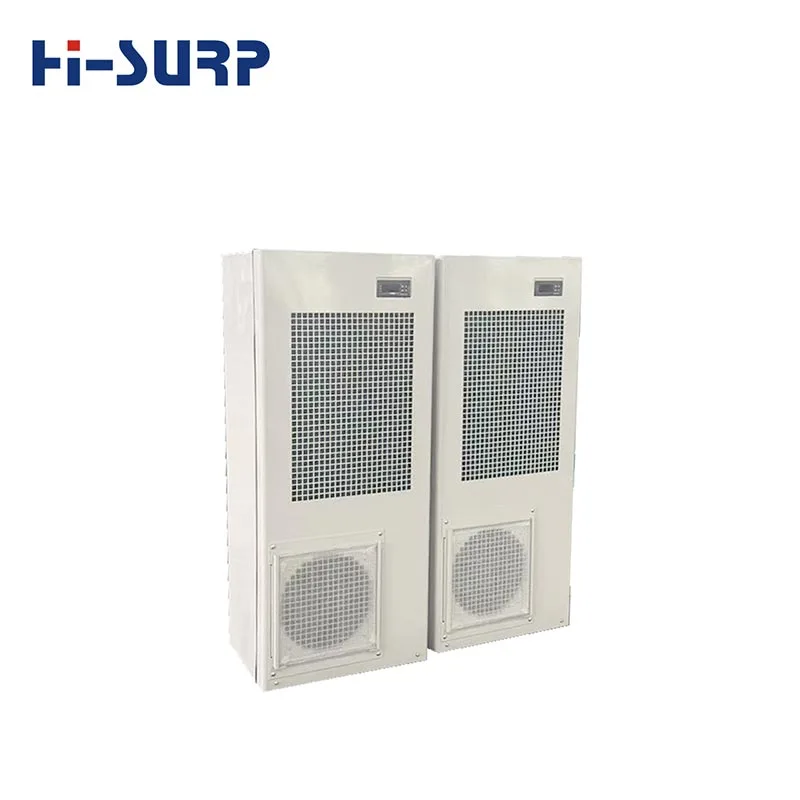

Настенный шкафный кондиционер устанавливается на боковой стенке электрического шкафа. Это наиболее широко используемый формат, поскольку он легко доступен для обслуживания и подходит для многих шкафов управления общего назначения.

Типичная мощность охлаждения для настенных моделей:

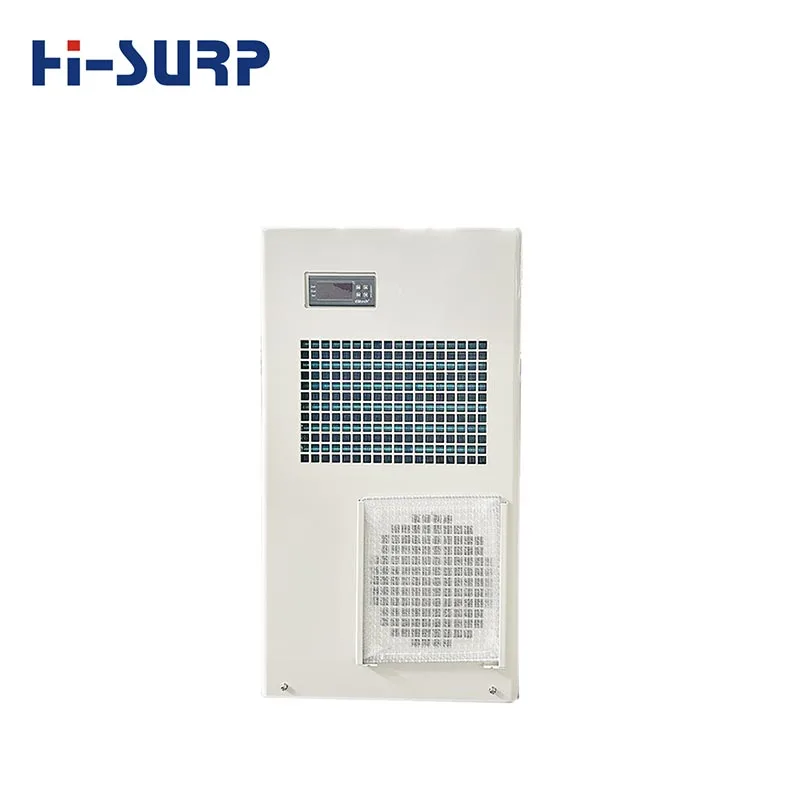

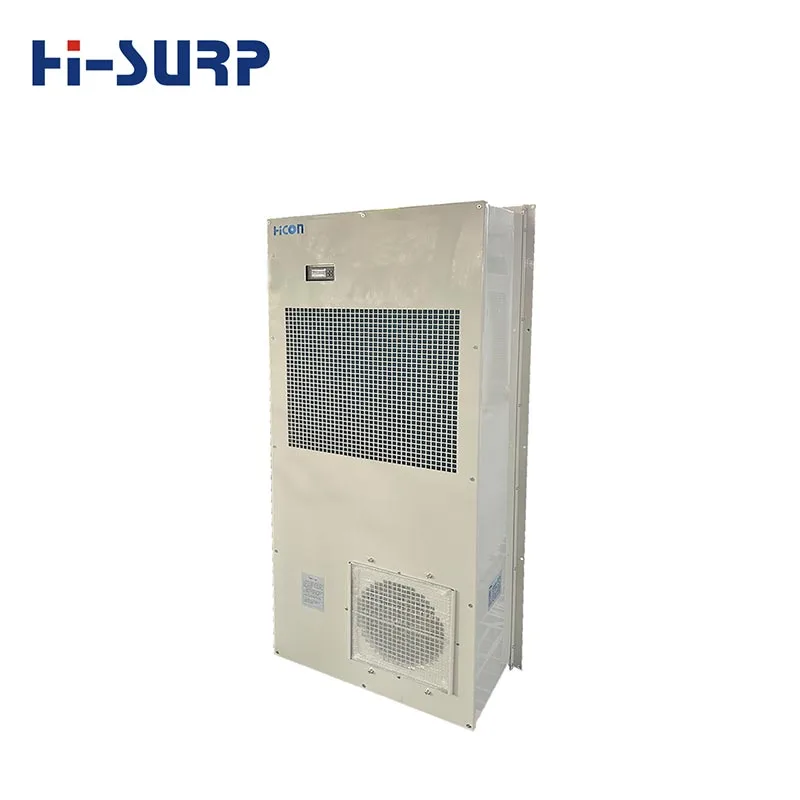

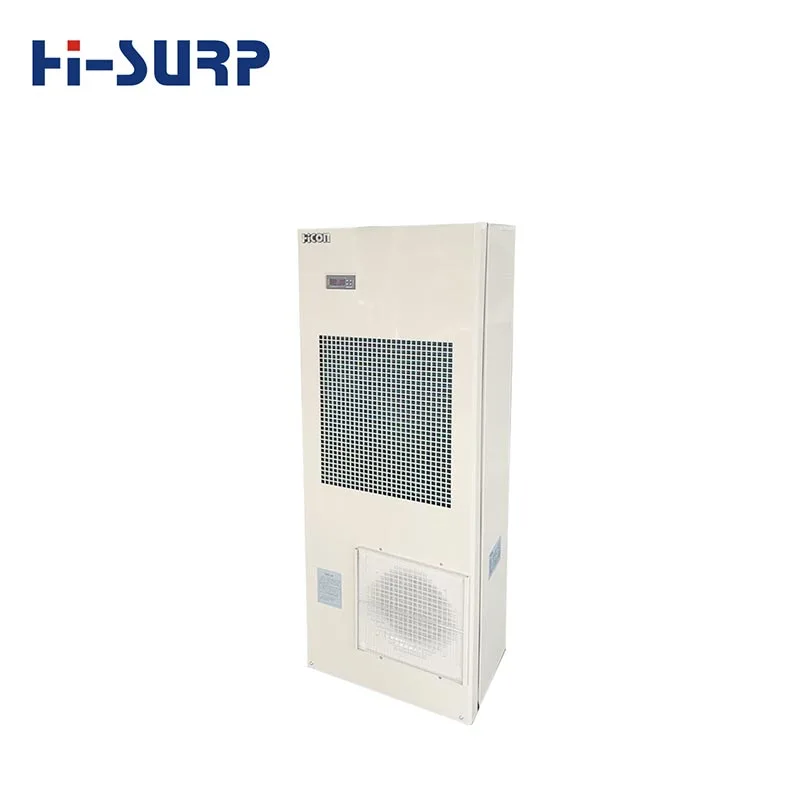

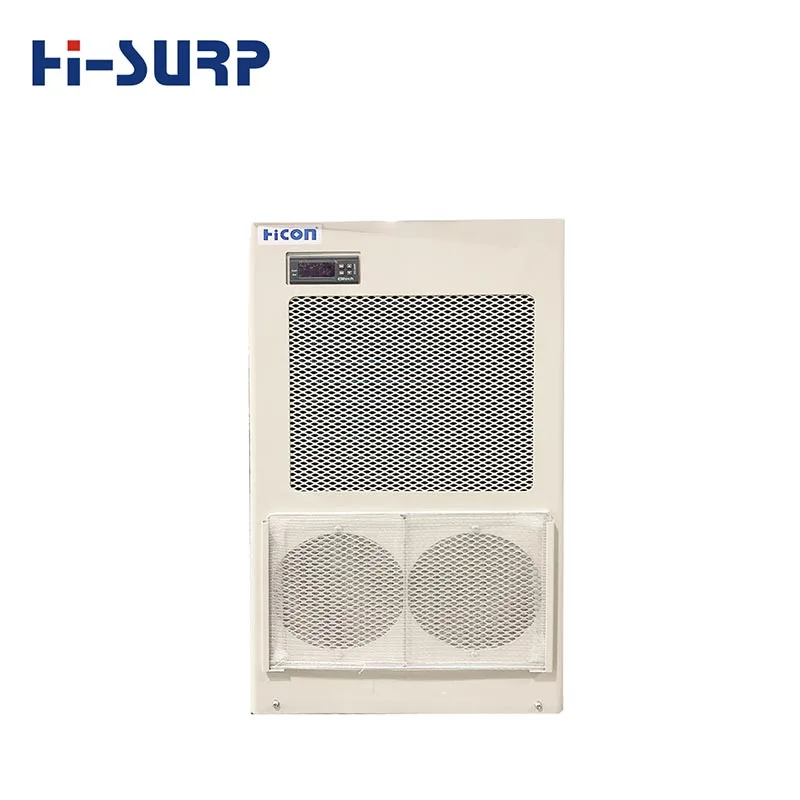

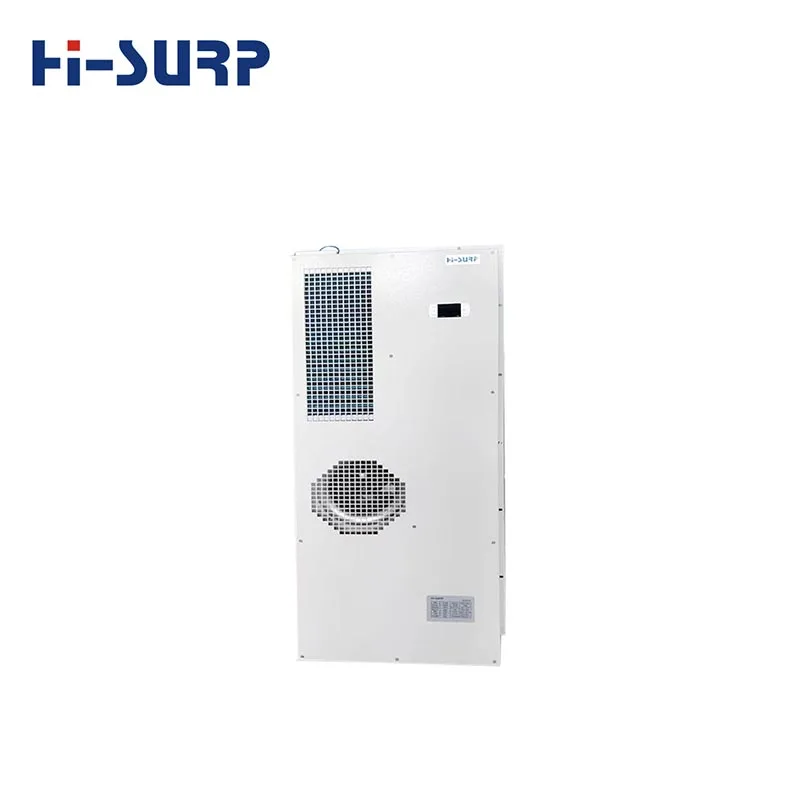

300 Вт, 600 Вт, 1000 Вт, 1500 Вт, 2000 Вт, 2500 Вт, 3500 Вт, 4000 Вт

Лучше всего для:

- Шкафы управления станками с ЧПУ

- шкафы управления линиями автоматизации

- шкафы для телекоммуникационного оборудования

- шкафы инверторного и сервоуправления

- проекты модернизации с боковым местом для установки

Навесной на дверь/полувстраиваемый тип

Это версия для боковой установки, частично встроенная в корпус для улучшения внешнего вида или контроля пространства.

Типичные мощности:

600 Вт, 1000 Вт, 1500 Вт, 2000 Вт, 2500 Вт

Лучше всего для:

- компактные линии, где необходимо уменьшить внешний выступ

- OEM-оборудование с более чистым интегрированным дизайном корпуса

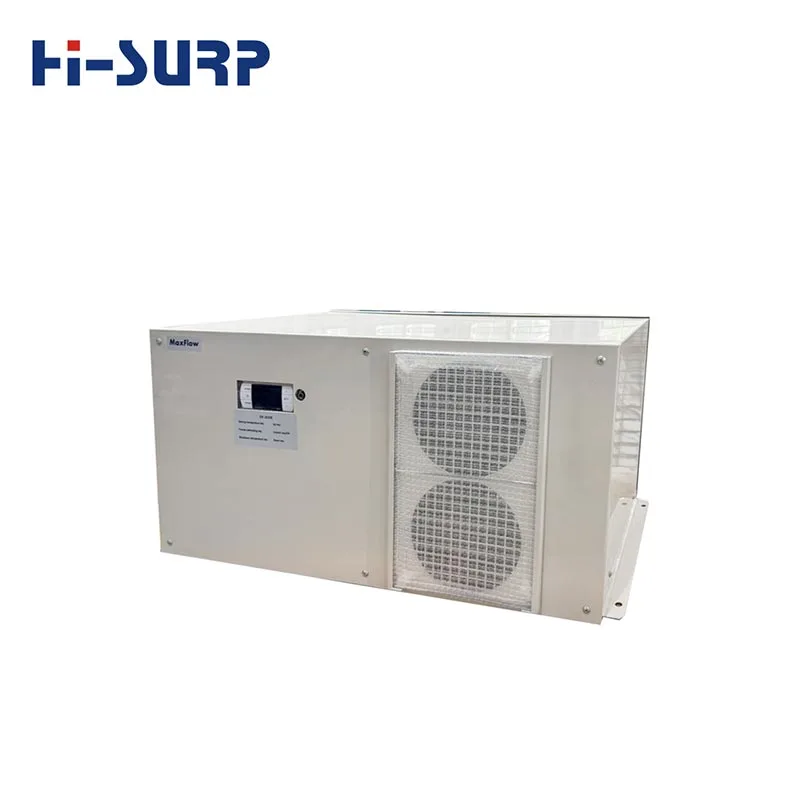

Кондиционер с верхним креплением в шкафу

Кондиционер шкафа с верхним креплением устанавливается в верхней части шкафа и особенно полезен, когда боковое пространство ограничено или боковые двери должны оставаться свободными.

Типичная мощность охлаждения:

1000 Вт, 1500 Вт

Лучше всего для:

- узкие проходы для установки

- станки с ограниченным боковым зазором

- шкафы, требующие подачи воздуха сверху вниз

Как правильно выбрать кабинетный кондиционер?

1. Тепловая нагрузка внутри шкафа

Рассчитайте общее количество тепла, выделяемого приводами, ПЛК, блоками питания, трансформаторами, реле и другой электроникой. Невыполнение размеров приводит к плохому охлаждению; превышение размера может увеличить стоимость и повысить риск образования конденсата.

2. Размеры шкафа и состояние герметизации.

Кабинетный кондиционер лучше всего работает в относительно герметичном корпусе. Утечка воздуха снижает эффективность охлаждения и может привести к проникновению влажного или пыльного воздуха.

3. Температура окружающей среды и уровень загрязнения.

Если на объекте жарко, пыльно, маслянисто, влажно или коррозионно-активно, герметичное холодильное решение гораздо более подходит, чем вентиляторная вентиляция.

4. Монтажное положение

Заранее решите, нужен ли вашему проекту верхний или настенный вариант, в зависимости от конструкции шкафа и доступа для обслуживания.

5. Состояние дренажа и требования к контролю

Если дренажный трубопровод отсутствует, рассмотрите модель с резервуаром для воды. Если проект требует более точного отображения и управления, запросите вариант микрокомпьютерного управления и светодиодного дисплея.

Как рассчитать холодопроизводительность шкафа

1. Рассчитайте площадь поверхности A = 2 × (длина × высота + ширина × высота + длина × ширина), чтобы определить площадь поверхности шкафа.

2. Рассчитайте разницу температур ΔT = внешняя температура минус целевая внутренняя температура, чтобы определить разницу внутренней и внешней температуры.

3. Рассчитайте теплопередачу через стенку коробки: Qs = 5,5 × A × ΔT, что даст коэффициент теплопередачи.

4. Холодопроизводительность кондиционера Qo = 1,2 × (Qs + внутреннее тепловыделение Qi), определяющая необходимую холодопроизводительность.

Обзор технических данных шкафного кондиционера

Почему ХИСУРП?

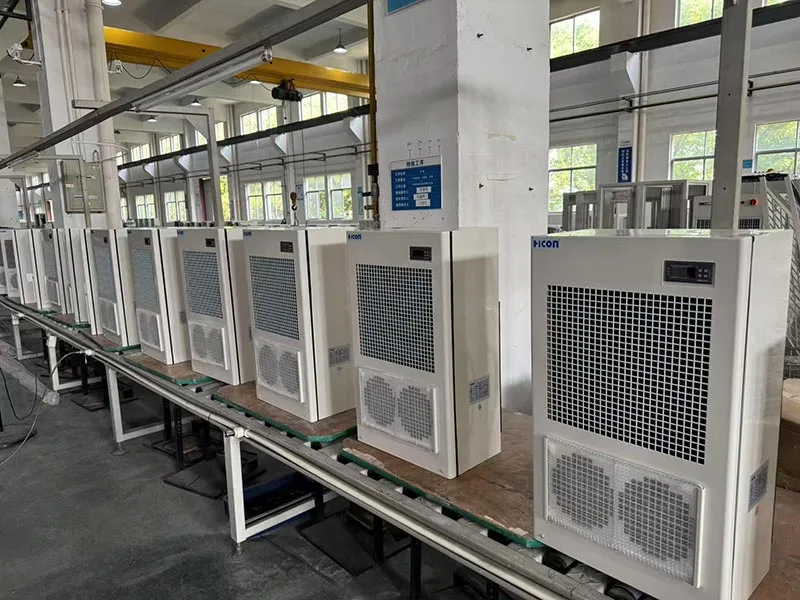

Наши производственные мощности:

ХИСУРП — специализированный производитель промышленных систем кондиционирования воздуха, обладающий:

- Опыт промышленного охлаждения с 1972 года.

- Сосредоточьтесь на промышленных кондиционерах и коммерческих кондиционерах с 2003 года.

- Производственный цех площадью 150 000 м²

- 400+ сотрудников

- 123 патента

- Лаборатории и испытательные залы национального класса CNAS

- Импортные производственные мощности и зрелые системы контроля качества.

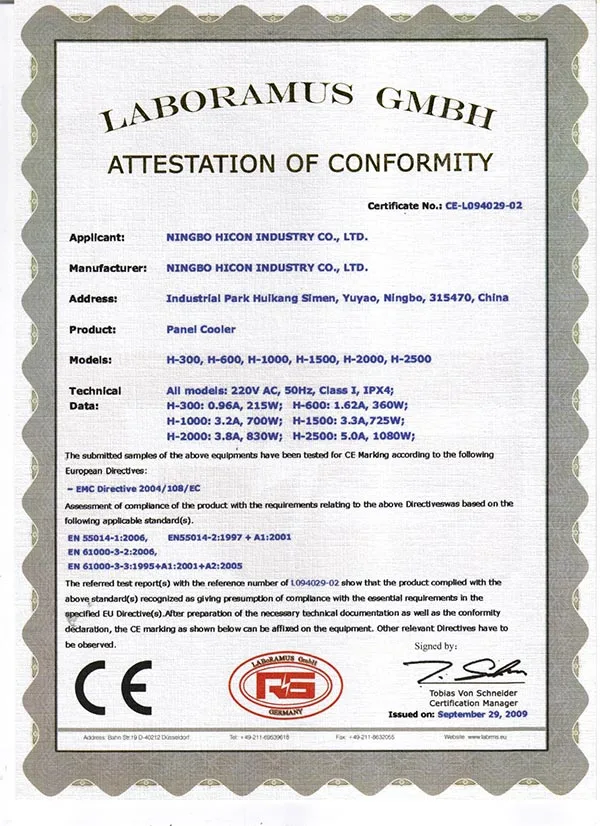

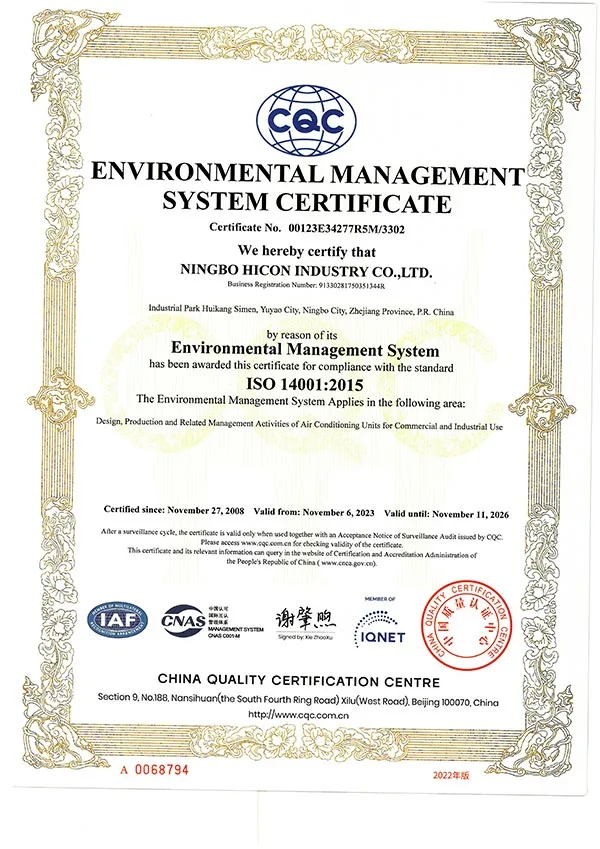

- Сертификаты, включая ISO9001, ISO14001, ISO45001, CE, UL, CB и другие.

Благодаря богатому опыту экспорта шкафные кондиционеры на данный момент экспортируются в: Саудовскую Аравию, Грецию, Мексику, Катар, Сербию и т. д.

-Нестандартная настройка для различных сценариев: модели трехфазных источников питания на 460 В и постоянного тока на 48 В массово экспортируются в Грецию и Саудовскую Аравию, адаптируясь к различным спецификациям сети для удовлетворения региональных требований.

Корпус из нержавеющей стали, модели с высокой температурой окружающей среды до 60 °C, специально разработанные для шкафов фотоэлектрических инверторов Ближнего Востока; модели с интерфейсами RS485 поддерживают удаленное считывание температуры, тока и кодов неисправностей Modbus, что позволяет интегрировать их в централизованные системы мониторинга через хост-компьютеры.

Техническое сотрудничество с японскими специалистами

Линия охлаждения шкафов была разработана в сотрудничестве с японскими компаниями, включая KOUWAKOUGYO и Apiste. Это повышает ценность для покупателей, которым важна стабильная логика конструкции, проверенный опыт охлаждения корпуса и зрелость продукта.

Возможность настройки

ХИСУРП может поддерживать:

- индивидуальные параметры

- различные требования к внешнему виду и цвету

- экологически чистые варианты хладагента

- решения с фиксированной или переменной частотой, где это применимо

- OEM и адаптация на основе проекта

Это особенно полезно для машиностроителей, производителей шкафов управления и зарубежных дистрибьюторов.

Типичные отрасли применения

Панельные кондиционеры HISURP подходят для широкого спектра секторов:

- Станки с ЧПУ

- пластиковые машины

- телекоммуникации

- пищевое оборудование

- текстильное оборудование

- деревообрабатывающее оборудование

- металлургия

- линии по производству табачных изделий

- Шкафы управления ЧРП

- Шкафы ПЛК

- системы сервоуправления

- распределительные шкафы и шкафы КИП

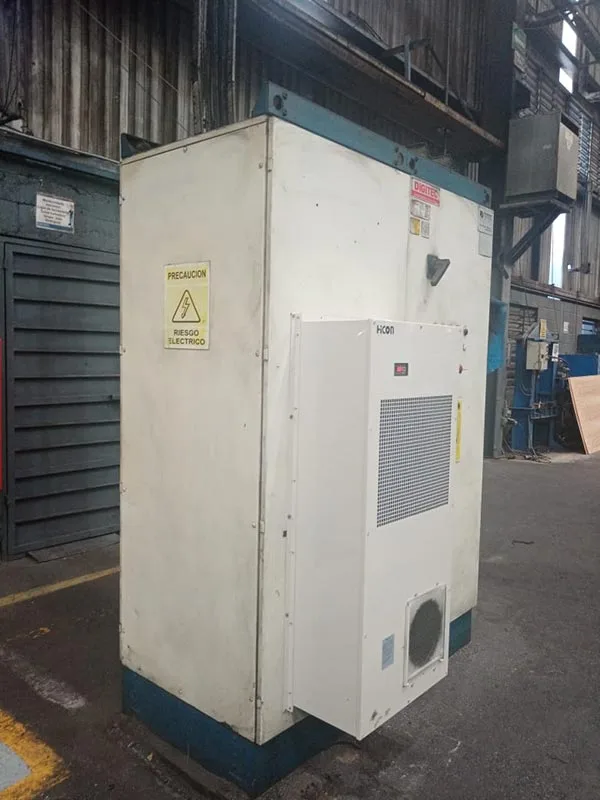

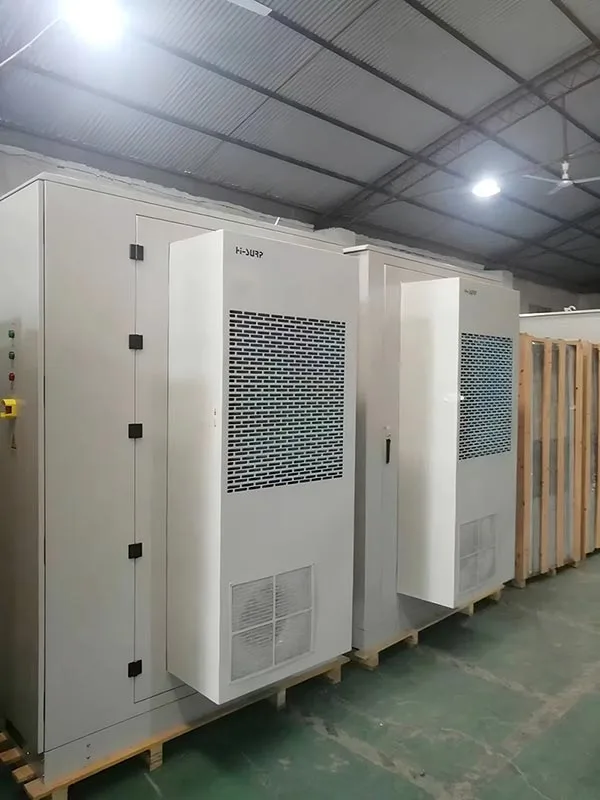

Сцена установки
